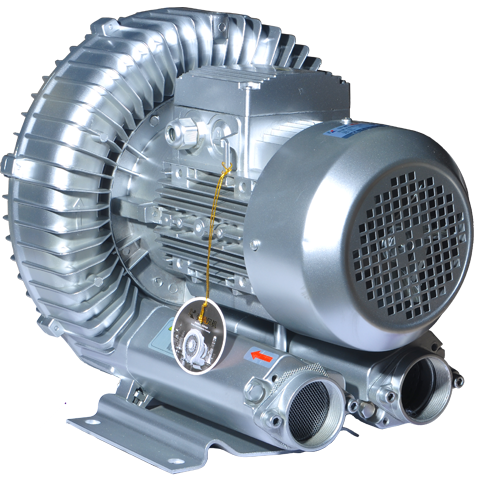

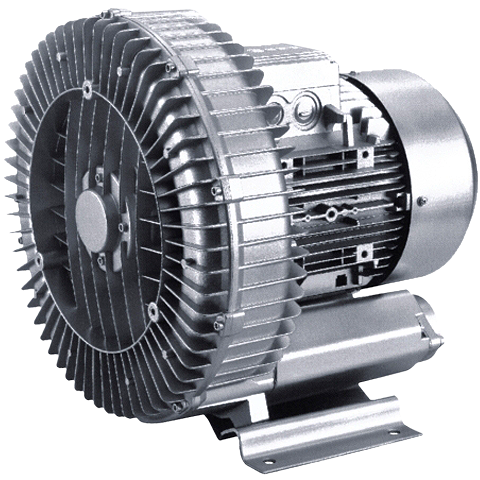

首頁 > 產品中心 > 旋渦氣泵 > 旋渦高壓氣泵
應用范圍：
氣動運輸系統、真空提升和夾持系統、包裝機、袋裝/瓶裝/灌裝系統、土壤改造、泡沫成型系統、信件的分類與包裹、食品加工系統、激光打印機、牙科真空抽吸機、紙張?zhí)幚硐到y(tǒng)雙級式風機、打印機、復印機可滿足更高的要求、織補機、魚池通風系統、氣體分析、游泳池通風設備。
工作原理：
當高壓鼓風機葉輪轉動時，由于離心力的作用，風向標促使氣體向前向 外運動，從而形成一系列螺旋狀的運動。葉輪刀片之間的空氣呈螺旋狀加速 旋轉并將泵體之外的氣體擠入(由吸氣口 t吸入)側槽，當它進入側通道②以 后，氣體被壓縮，然后又回復到葉輪1刀片間再次加速旋轉。當空氣沿箝一 條螺旋形軌道穿過葉輪和側槽時，每個葉輪片增加了壓縮和加速的程度，隨 蓿旋轉的進行，氣體的功能增加，使得沿側通道通過的氣體壓力進一步增 加。當空氣到達側播與排放法蘭的連接點(側通道在出口處變窄>，氣體即被擠 出葉片并通過出口消聲器4排出泵體。
| 型號 | 馬達 | 重量 | 噪音 | 最大流量 | 最高真空 | 最高壓力 | 真空閥 | |||
| 頻率 | 額定 | |||||||||
| 輸出功率 | 電壓 | 電流 | 類型*型號 | |||||||
| Hz | KW | V | A | KG | Db(A) | m³/h | mbar | mbar | 2B*4... | |
| XGB7-12 | 50 | 3.0 | 200-240△/345-415Y | 12.5△/7.2Y | 36 | 69 | 318 | -270 | 290 | 1*...2110/...2145 |
| XGB7-21 | 50 | 3.0 | 200-240△/345-415Y | 12.5△/7.0Y | 48 | 73 | 320 | -280 | 260 | 1*2B*2110*...2145 |
安裝尺寸圖
| 型號 | XGB1-10A | XGB1-10B | XGB2-10 | XGB2-20 | XGB3-10 | XGB4-10 | XGB4-20 | XGB5-10 | XGB5-20 | XGB6-10 | XGB7-10 | XGB7-20 | XGB8-10 | XGB8-20 | XGB9-10 | XGB9-20 |
| 相位 | 1 | 1 | 3 | 3 | 3 | 1 | 3 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| A | 184 | 200 | 246 | 284 | 268 | 286 | 322 | 334 | 372 | 360 | 382 | 426 | 451 | 500 | 550 | 615 |
| A1 | - | - | - | 316 | - | - | 324 | - | 411 | - | - | 426 | - | 549 | - | 780 |
| B | 200 | 212 | 247 | 270 | 272 | 302 | 315 | 337 | 371 | 366 | 384 | 410 | 461 | 490 | 569 | 607 |
| C | 80 | 86 | 90 | 45 | 93 | 115 | 58 | 120 | 60 | 122 | 125 | 63 | 152 | 152 | 207 | 103.5 |
| D | 157 | 184 | 205 | 205 | 205 | 225 | 225 | 270 | 270 | 284 | 290 | 290 | 356 | 356 | 360 | 360 |
| E | 172 | 204 | 230 | 230 | 230 | 255 | 255 | 320 | 320 | 325 | 325 | 325 | 394 | 394 | 415 | 415 |
| F | 205 | 227 | 219 | 316 | 260 | 294 | 401 | 314 | 465 | 354 | 377 | 473 | 450 | 589 | 525 | 752 |
| G | 82 | 105 | 92 | 135 | 92 | 160 | 191 | 160 | 190 | 191 | 191 | 191 | 230 | 230 | 268 | 345 |
| H | 93 | 110 | 128 | 128 | 141 | 154 | 154 | 175 | 175 | 192 | 197 | 197 | 240 | 240 | 300 | 300 |
| H1 | - | - | - | 106 | - | - | 153 | - | 144 | - | - | 162 | - | 199 | - | 234 |
| J | 72 | 98 | 101 | 111 | 101 | 120 | 128 | 120 | 135 | 128 | 128 | 128 | 148 | 148 | 167 | 167 |
| K | 55 | 65 | 83 | 83 | 83 | 95 | 95 | 140 | 140 | 140 | 140 | 140 | 170 | 170 | 533 | 533 |
| L | 115 | 130 | 108 | 108 | 108 | 130 | 130 | 190 | 190 | 180 | 180 | 180 | 2174 | 217 | ||
| M | 66 | 62 | 75 | 75 | 82 | 70 | 73 | 96 | 98 | 64 | 64 | 84 | 140 | 39 | 39 | |
| N | 47 | 50 | 71 | 130 | 69 | 75 | 151 | 87 | 171 | 74 | 109 | 205 | 124 | 236 | 89 | 230 |
| O | 26 | 33 | 39 | 39 | 41 | 46 | 45 | 48 | 48 | 56 | 54 | 53 | 65 | 65 | 92 | 92 |
| P | - | - | 55 | 55 | 56 | 55 | 55 | 100 | 100 | |||||||
| Q | - | - | 64 | 64 | 64 | 72 | 72 | 83 | 83 | 93 | 83 | 83 | 150 | 150 | ||
| R | 7 | 8 | 10 | 10 | 10 | 12 | 12 | 14 | 14 | 13 | 15 | 15 | 15 | 15 | 15 | 15 |
| S | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 4 | 4 | 4.5 | 4.5 | 4.5 | 6 | 6 | 21 | 21 |
| T | - | - | - | 88 | - | - | 104 | - | 106 | - | - | 130 | - | - | - | 117 |
| U | - | - | M6*17 | M6*17 | M6*17 | M6*19 | M6*19 | M8*17 | M8*17 | M8*17 | M8*17 | M8*17 | M12*30 | M12*30 | ||
| V | M14*15 | M16*15 | M16*15 | M16*15 | M16*15 | M16*15 | M16*15 | M16*15 | M20*15 | M20*15 | M20*15 | M20*15 |
下面的性能曲線是在抽吸15℃空氣，排氣壓力1013mbar的工況下測出的，允差±10%，吸入空氣和環境溫度不超過25℃時，即可達到圖示總壓表。
